1.項目背景

城市排水管網承擔著城市防汛排澇、污水收集和輸送的重要任務，是重要的城市基礎設施之一，它關系到社會經濟穩定發展和人民生活的安定,在保障城市發展和安全運行中發揮著重要的作用。

利用現代信息技術和監測手段，建設智慧城市，是當今世界城市發展的趨勢，更是生態文明建設的重要內容。隨著河長制、治水提升、海綿城市建設等新策略先后實施，水務管理的精細化、業務協通化的能力得到不斷提升。同時，新時代的發展對水務的智慧化也提出了更高的要求。因此，對城市雨污排水系統不僅要建設好，而且要采取有效的監測手段，保護城市的生態環境顯得尤為重要。

獲取準確、持續的監測數據對排水管網規劃管理具有重要意義，為了獲得準確的雨污水管道、明渠及河流的液位和流量測量數據，需要同時關注如下關鍵要素：監測設備的專業適應能力、特殊算法、測量精度及穩定性，現場安裝維護的專業化程度、實際經驗及標準化流程，現場測量數據的及時完整獲取、質量評價與反饋處理，測量成果的電子化、可視化展示應用。

2.問題現狀

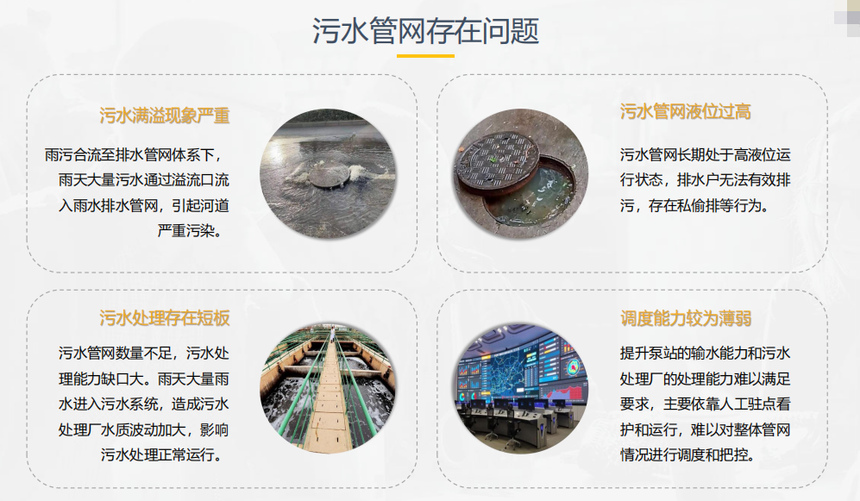

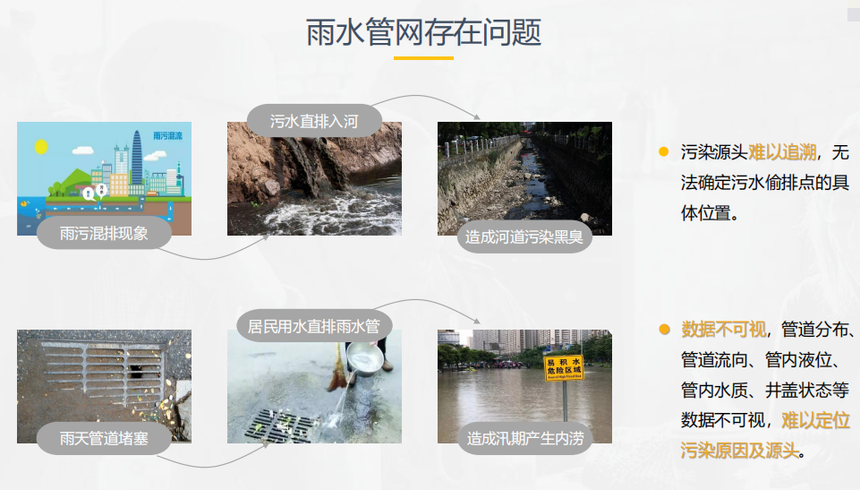

地下管網是城市的生命線，管網排水系統的運營現狀較差，經常發生雨天道路積水等現象，給城市環境和市民生活帶來較為嚴重的影響。發生上述現象主要由于雨、污水管道混接，地下水過量滲入，已建管道系統不完善，管道淤積和堵塞，工地建設不規范等原因?qū)е屡潘�能力下降�?/span>

由于地下管網排水管道系統的情況比較復雜，系統的圖紙檔案缺失現象普遍，又缺乏科學可靠的手段進行檢測，因此排水系統的狀況往往憑借經驗判斷而缺乏科學的診斷依據，給系統維護、管理與改造的方案決策帶來困難。

3.解決思路
為了掌握雨污水管道、排口、明渠及河流的運行特征，需要對其液位、速度及流量等多種基本運行參數進行測量，獲取連續的液位、速度及流量數據，掌握其變化規律，通過這些基礎數據的瞬時分析、統計計算、模型模擬，可以全面地進行系統現狀診斷與評估，為各項管理運行工作的開展奠定堅實的數據基礎。

由于雨污水管道、明渠及河流的流量測量的準確度取決于監測設備的精度及穩定性、現場安裝維護是否滿足設備運行工況、現場數據的及時獲取和反饋，為短期測量購置和安裝設備將面臨一次性投入大、安裝維護經驗不足、對現場數據不能進行有效的判斷等問題。

4.建設依據
1.《關于加強城市地下管線建設管理的指導意見》-國辦發〔2014〕27號。

2.《關于做好城市排水防澇設施建設工作的通知 》-國辦發〔2013〕23號。

3.《城鎮排水與污水處理條例》-第641號。

4.《城鎮污水排入排水管網許可管理辦法 》-住建部令第21號。

5.《關于加強城市基礎設施建設的意見》-國發〔2013〕36號。

6.《室外排水設計規范》GB 50014-2006(2014年版)。

7.《城市排水工程規劃規范》GB 50318-2017。

8.《城鎮給水排水技術規范》GB 50788-2012。

9.《城市排水防澇設施數據采集與維護技術規范》GBT 51187-2016。

10.《城市水系規劃規范》GB 50513-2009。

在上述國家政策和標準規范中，優先采用中華人民共和國標準及排水行業標準，若有國內標準規范缺項或不完善時，可選用相應的國際標準規范，國家政策和標準規范應按最新頒布的執行。

5.建設意義
（1）便捷查看系統內總、區域的瞬時流量、累積流量信息。依據數據對管網輸送能力進行評估，整合雨污混接區域及雨汛期水量變化情況。及時發現淤堵管段，指導管網維護清淤等工作；

（2）增強管網污染物溯源能力，嚴控偷排偷放。設置排水溫度閥值告警，防止水溫高引起有害氣體產生；

（3）設置液位閥值告警，及時發現可能產生的溢流；

（4）有效指導泵站設備的啟停，更科學的對污、雨水進行調配；

（5）建立管網數據庫，準確掌握管網屬性（材質、管徑、流向、高程、混接點及建設年限）；

（6）利用物聯網技術，掌上終端，實現智慧排水。

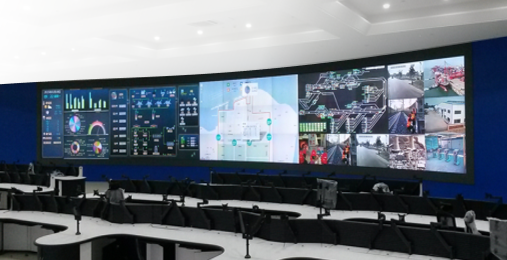

借助智能監測單元設備，構建排水管線智能監測體系，及時掌握排水管線運行動態，將排水信息時效性化“滯后”為“先知”，將排水工作化“被動”為“主動”；實現管網隱患早發現、早控制、早治理的智能管理要求。平臺系統接入智能監測單元數據，通過分析算法與統計手段，實現數據分析統計圖表的展示， 為排水防澇提供依據。提高應急處理能力，及時排除管線設施存在的安全隱患。增強城市防災減災能力，推動整體“智慧城市”建設。

同時，利用大數據積累的模擬分析，改變過去措施研究僅限于局部方案，從整體上通過模型模擬全域狀態，研判內澇或者污染的根本原因，精準治理，提高改進措施科學程度。

6.系統概述

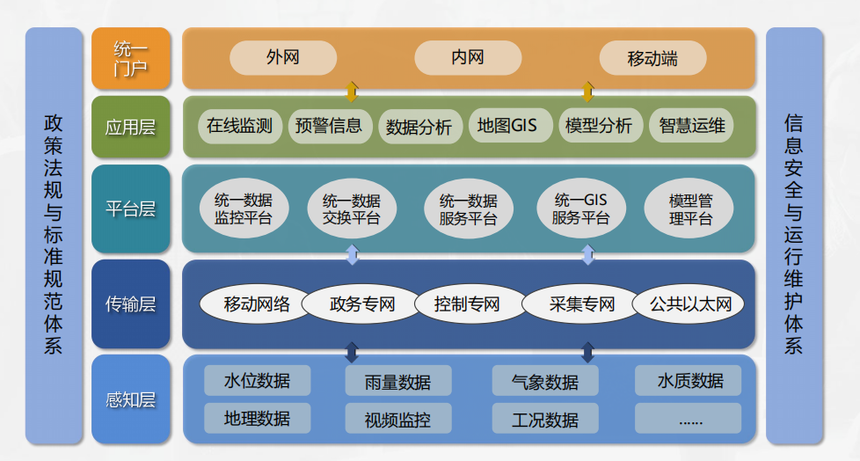

城市排水管網流量系統由標準規范、感知源、基礎設施、支撐層、應用層和運營體系組成。標準規范是保障系統穩定、安全運行的基礎，前端感知設備采集的數據通過網絡等基礎設施傳輸數據，將水環境事件感知數據與現有業務數據進行匯聚、整合、清洗；通過調取各支撐平臺服務，為系統應用提供支撐；運營體系為數據更新、產品迭代、事件準確率等提供保障。

7.系統組成

1、翻斗式雨量計（ZS-TRG200）

降雨量和地面積水內澇息息相關，現場布設降水量監測站能很好的觀測到雨情信息；

2、雷達水位計（ZS-RLG7681）

液位通過水位傳感器測量獲取，一般在路面采用電子水尺和人工水尺觀測液位，地下管網通過安裝雷達水位計或壓力式水位計（流量計內置或獨立安裝）來監測水位，通過水位數據的變化反應管網運行情況；

3、多普勒流量計（ZS-ADFM1000）

流量計主要監測管網水體的各項指標，包括：水位、流速、水溫、流量和累計流量等數據；

4、多參數水質傳感器（ZS-WAIO）

監測水量的同時，也會針對性的監測水質情況，常見的使用濁度傳感器、電導率傳感器、氨氮傳感器和COD傳感器，通過水質傳感器持續的獲取管網水質數據，結合監測到的水量數據，實現對管網水環境的“質量”監測，更全面的感知和預警。

5、傳輸終端及供電系統（管網終端/電池終端 ）

采用能夠適應各種地下惡劣環境的終端裝置，智能終端設備能抗壓防水，集設備供電、數據采集、數據傳輸、數據存儲等功能于一體，具備可移動性、穩定性高、集成度高等優點；內置的電池可定制容量，續航持久，減少維護量。
