1.建設背景

根據水利部《中國水旱災害公報》的統計，2006~2018年全國平均每年有151個縣級以上的城市進水受淹或發生內澇；其中，暴雨 洪澇最嚴重的2010年，進水受淹或發生內澇的城市有258個，2013年進水受淹或發生內澇的城市有243個；暴雨洪澇災害損失最輕的 2017年和2018年，進水受淹或發生內澇的城市也分別有104個和83個；每年城市內澇受災人口達數百萬人。

2021年7月19日起，雨帶北抬東移，強降雨影響長江以北區域，北方多地出現大雨甚至大暴雨，強降雨導致多個城市積水嚴重。19日 白天，山西、河北、河南等地暴雨如注，3小時雨量超過200毫米。山西太原及河北邯鄲、邢臺出現嚴重內澇，河南林州出現山洪。

2.監測目的

隨著城市化進程不斷發展深入，城市內澇已經成為困擾城市安全的最大因素，市政、城管、防汛、路政等政府有關部門高度關注：一方面要積極修建并管理好排水設施，另一方面建設城市內澇監測系統，它既可以為決策機構的領導提供道路積水的實時信息，也為市政排水調度管理機構提供支持，還可以通過廣播、電視等媒體為廣大老百姓提供出行指南。

城市內澇預警監測系統綜合運用GIS、物聯網、移動互聯、在線監測、模型分析等先進技術和軟件技術從宏觀、微觀相結合的全方位角度，來監測影響道路積水通行安全的各種關鍵技術指標；記錄歷史數據和現有的數據，分析未來的走勢，形成防澇預警調度數字化、智慧化運營管理模式，實現“事前-事中-事后”防澇工作全流程、精細化和標準化的管理，建設在線監測、數據分析、防澇預警、排澇管理、指揮調度、領導駕駛艙等功能模塊，提高應急處置能力，減少內澇造成的損失，切實提高城市防澇應急管理水平和科學決策水平，以便輔助政府決策，提升安全管理保障水平，有效防范和遏制重特大事故發生，保障人民群眾的生命與財產安全。

3. 建設依據

《智慧水利總體方案》（2019年）

《水利數據交換規約》（SL/T 783-2019）

《水文監測數據通信規約》（SL 651）

《水利信息數據庫表結構及標識符編制規范》（SL 478-2010）

《實時雨水情數據庫表結構與標識符標準》（SL 323-2011）

《水利工程建設與管理數據庫表結構與標識符標準》（SL 700-2015）

《水利對象分類與編碼總則》（SL/T 213-2020）

《水利信息網命名及 IP 地址分配規定》（SL307-2004）

《基礎水文數據庫表結構及標識符標準》（SL324-2005）

《信息安全技術 信息系統安全管理要求》（GB/T20269）

《信息技術安全技術信息安全管理體系要求》（GB/T22080）

《信息安全技術 信息系統安全等 0 級保護基本要求》（GB/T22239）

《水利視頻監控系統技術規范》（SL 515-2013）

《公共安全視頻監控聯網系統信息傳輸、交換、控制技術要求》（GB/T 28181-2016）

《視頻安防監控系統技術要求》GA/T367-2001

《信息技術開放系統互連網絡層安全協議》GB/T 17963

《電子信息系統機房設計規范》GB 50174-2008

《入侵報警系統技術要求》GAT 368-2001

《入侵報警工程技術規范》GB 50348-2004

《入侵報警子系統雷電浪涌防護技術要求》GA/T670-2006

《建筑物電子信息系統防雷技術規范》GB50343-2004

《水利信息網命名及IP地址分配規定》SL307-2004

《水利信息化常用術語》SLZ 376-2007

《計算機軟件開發規范》GB/T5866

      ...

在上述國家政策和標準規范中，優先采用中華人民共和國標準及排水行業標準，若有國內標準規范缺項或不完善時，可選用相應的國際標準規范，國家政策和標準規范應按最新頒布的執行。

4. 建設方案

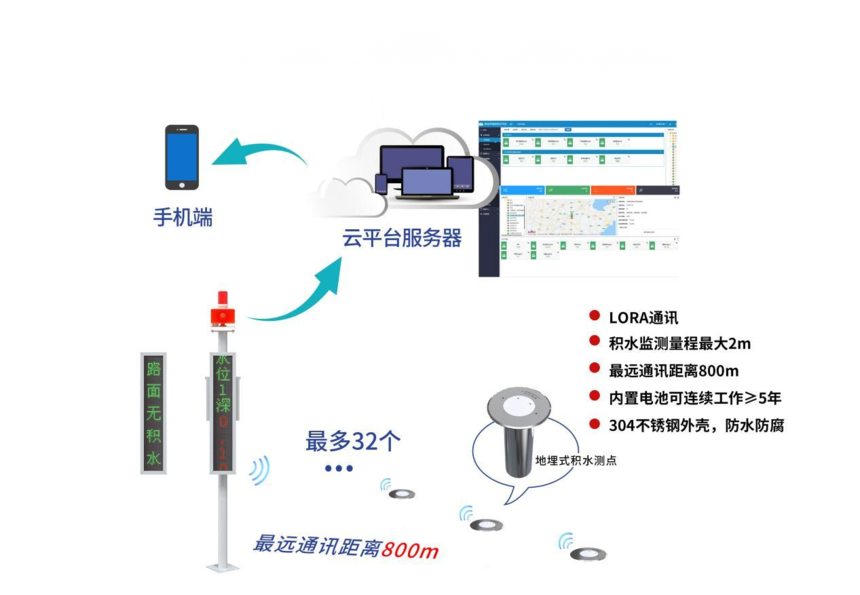

城巿內澇在線監測預警系統由主要用于監測城市道路低洼處、隧道、立交橋下積水狀況。系統采用物聯網概念整合監測傳輸技術，通過電子水尺或地埋式水位計、激光水位計、雨量計等傳感器，自動采集積水水位，一方面通過LED顯示屏提醒過往車輛，另一方面通過無線數據傳輸，將積水數據上傳云服務器軟件平臺，通過網站和手機端，為政府部門和公眾提供基于位置的積水深度實時監測和預警，為政府決策、指揮調度提供靶向數據支撐。

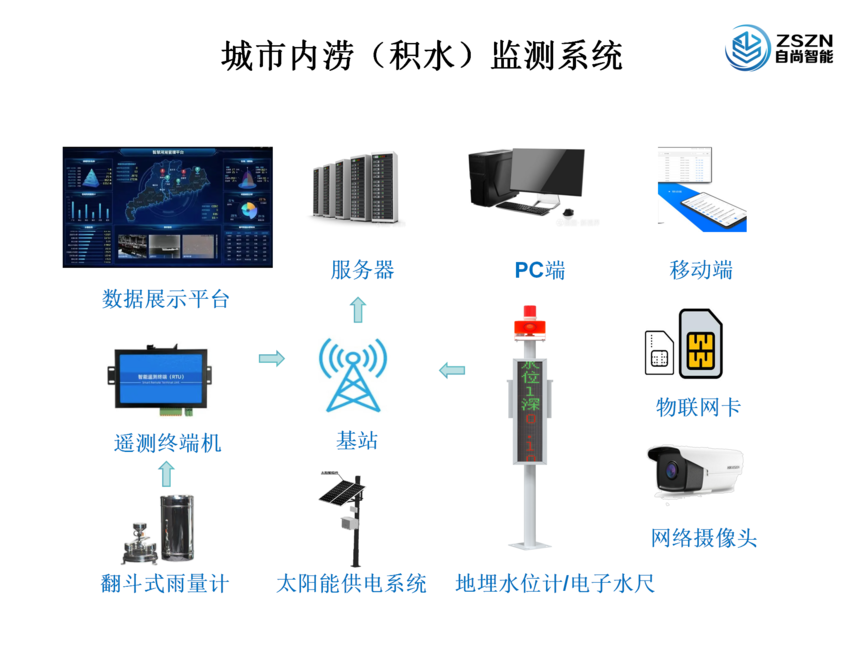

城巿內澇問題的解決必須基于系統化監測的理念來解決。城市內澇監測系統由現場監測站及監控中心平臺軟件組成，現場監測站由電子水尺/激光水位計、雨量計、視頻監控、聲光報警器、LED顯示屏、遙測終端機和電源系統（市電供電或太陽能供電系統）組成。

監控中心軟件平臺可遠程監測重點區域的地面產流、空中降雨量、排水管網匯流等實時數據，基于監測數據信息，通過分布式水文模型實現水位預警功能。系統由三部分組成，分別為：數據采集部分、網絡傳輸部分、數據管理中心三部分組成。
